需对建设中的建筑基坑，尤其是深基坑金年会进行探测，对两倍基坑深度范围内的道路、人行道、绿化带进行地质雷达探测。本项目地质雷达探测服务，目的是探测基坑周边区域地下土层内是否存在空洞、土洞或土体松散等不良地质情况，为下一步工作提供参考，及时消除安全隐患。

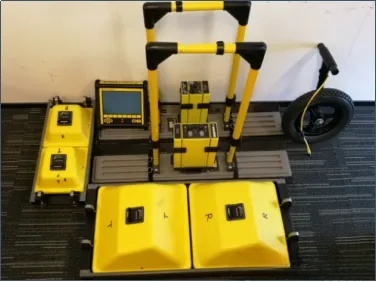

本次探测采用仪器设备为加拿大Sensors & Software公司生产的PulseEkko Pro地质雷达系统，主机为DVL-500N(P)，探测天线主频为100MHz，发射天线为Ekko Pro，接收天线为Ultra超强耦合接收天线（叠加次数高达65535次）

数据采集参数

天线频率 100MHz 天线距 0.5m 测点距 0.2m 时窗 300ns 采样点 375点

叠加次数 8192次

现场工作

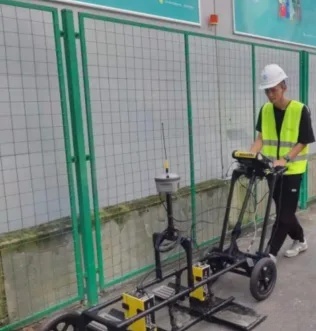

工作时，先将探地雷达仪器在现场连接好，开机进行一致性检查，确认仪器工作正常且性能良好时再开展工作。用皮尺沿测线方向拉直，将发射天线和接收天线分别固定雷达推车上，两个天线之间相距0.5m。探测过程中，使天线紧贴地面，保持间距不变，同步向测线终点方向移动，测距轮触发每隔0.2m采集一次数据。每到10m距离时，在采集数据上设置一个标记，以便对探测数据进行精确定位，以及对采集过程中产生的距离误差进行调整，以提高探测精度。每条测线所采集的数据均单独保存为一个数据文件。

数据处理

采用加拿大SSI公司的Ekko_Project地质雷达专业软件，对数据进行处理。基本流程为：导入数据→增删道（长度校准）→去零点漂移→调零值→增益→带通滤波→深度截止→反转测线方向（可选）→生成雷达成果图像→成果图分析

探测成果说明

雷达测线LD01成果说明：LD01测线布设于基坑东北侧道路上，在发生有地面塌陷位置附近，以塌陷处为中心，沿长边往返5个回次。地质雷达探测成果剖面图如下图所示图中红色圈区域，在水平距离0m-14.0m位置，深度介于4.8-7.5m处，在水平距离42.0m-55.0m位置，深度介于4.5-8.7m处，在水平距离58.0m-68.0m位置，深度介于4.9-7.7m处，在水平距离97.0m-111.0m位置，深度介于4.8-9.8m处，雷达反射波的强反射信号同相轴呈绕射弧形，且不连续杂乱，推断为软弱异常区域。
