本文总结了几种常见的墩梁固结方式。
1、墩梁固结

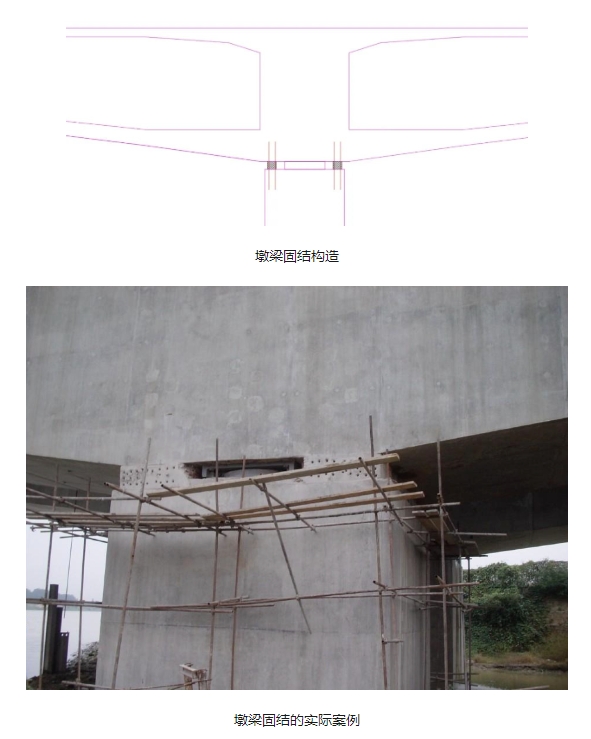

构造：在永久支座两侧，墩顶，设置钢筋砼“支座”，并在墩梁内预埋钢筋，如图，此种构造应用较为广泛。

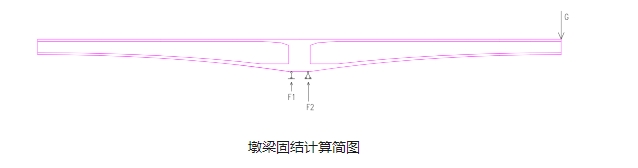

计算简图如下所示，根据简单的静力平衡知识可算出F1、F2的大小。F1可能是负数，此时预埋钢筋受拉。此时还需要验算立柱本身的承载力，以及承台桩基的承载力。
2、墩梁固结+临时支撑
构造：墩梁固结两侧设置临时支撑，跨径较大时可采用，根据杠杆原理，临时支撑间距大一些更好。一般分为两类，如下图所示，一类采用钢管支撑，此种应用较多，另外一类采用钢管砼或者钢筋砼支撑，此类型浪费较为严重，不建议采用。从受力角度来看，不平衡弯矩并不会很大，钢管支撑足够了。钢管支撑也可以斜着放，可有效加大临时支点的间距。

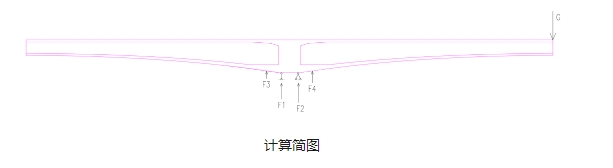

计算模型如下图所示，不考虑临时支座的预埋钢筋受拉，仅考虑F1、F2为压力，临界状态的不平衡弯矩由F3、F4提供反力进行“对冲”。此时，可计算出F3、F4数值。
3、墩梁不固结，仅采用临时支撑
此种构造，不设置临时固结，墩梁之间无固结构造。永久支座在悬浇过程中不受力，T构自重全部由临时支撑承受，临时支撑较为强大，一般采用钢筋砼或钢管砼结构，实际项目中应用不多。此种构造未充分利用墩梁临时固结的抗倾覆能力，构造不合理，浪费严重，耽误工期，“优点”是安全系数高。
4、钢管桩+钢绞线（螺纹钢）
临时支撑内设置预应力钢筋，张拉后的预应力将墩和梁紧紧的“捆绑”在一起，不平衡弯矩主要由预应力承受，受压改为受拉，部分项目上也有所应用。
需要注意的是，不管采用哪种方式的临时固结（除非临时支撑不在承台上），最终，上部结构的不平衡弯矩全部由桩基和承台承受了，需要对桩基承台进行相应的承载力验算。
